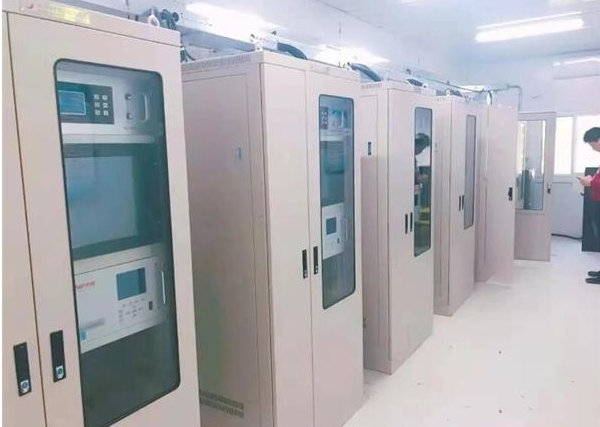

烟气在线监测系统来源于采样探头的样气经高溫伴热管线，根据二级过滤装置除灰，通过二级冷疑系统软件除水时直接进入分析仪器内精确测量气体室，气体室置放于分析仪器内，根据紫外光金属接入到紫外光差分信号分析仪器，完成对废气的精确测量，根据采样泵将被测烟尘排尽;冷疑下来的水将排水设备排出去。由操纵模块完成全自动反吹、自动校准、致冷溫度警报提醒等作用，并显示设备的各种各样运行状态。

　　预备处理烟气在线监测系统中选用一级迅速冷疑除水，保证气体成分不会改变。选用二级冷疑细致过虑，保证气体精确测量室不被环境污染，进而提升分析仪器的使用期限。

　　全部探头、采样系统软件构件都选用耐腐蚀材料，在其中，探头材料为特殊耐酸性不锈钢板(316L)、过滤器材质为瓷器、采样伴热管线为尤其定做的中8聚四氟乙烯伴热管。采样伴热管线的长短为从剖析服务器机柜至采样点，采样伴热管线给予反吹安全通道，以达到系统软件反吹的必须。选用一体化采样伴热线电话包。加温采样线为电加热器方法。加温采样线的加热防水套管中有温度感应器，由温度控制器操纵并给予电伴热溫度报警系统輸出。

　　烟气分析仪按时会进到校正情况开展全自动调零，这时系统切换到反吹供气，调零阀开启，在分析仪器内部结构采样泵的效果下，环境质量通过直接进入气体室，对气体室中残余的被测气体开展吹扫，进而完成调零，与此同时完成氧的测量范围校正;调零与此同时，控制系统反吹阀门开或关，完成对伴热管、探头过滤装置的反吹。

　　当设备运作一段时间后，系统将采样闸阀转换到反吹供气，根据操纵反吹电动阀门的开和关对采样探头开展单脉冲式反吹，进而确保精确测量安全通道长期应用不被阻塞。

　　当进行烟气在线监测系统全过程校准时，采样闸阀转换到校准供气，校准真空电磁阀开启，标气通过伴热管线、冷却器，进到气体室，进而建立系统校准。
