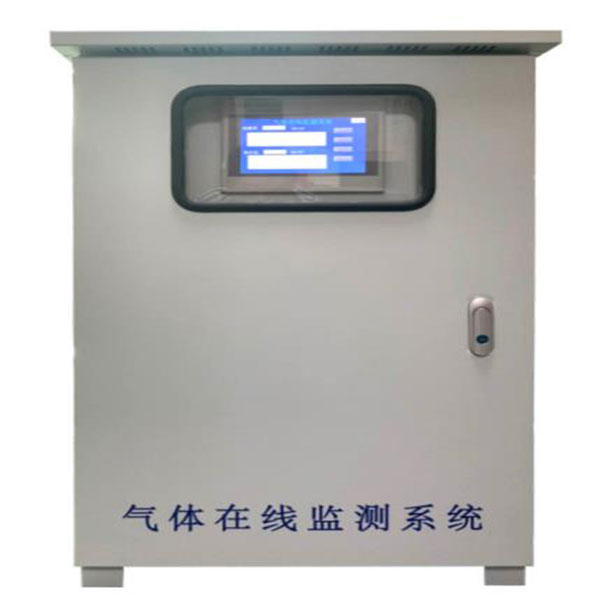

1、烟气在线监测系统简介

　　烟气连续监测系统是采用先进在线分析技术与中国环保监测技术相结合，通过我公司多年在工业流程领域中积累的丰富经验精心打造而成。应用于烟气中气态污染物（SO2、NOx、CO、CO2、O2）和固态污染物以及温度、压力、湿度、流量的在线监测，并通过数据采集处理系统生成图谱、环保报表，可将数据远传至各级环保部门。系统按工业型标准设计，有大量的成功案例。

　　系统组成：

　　加热取样系统

　　预处理系统

　　气体分析仪（测量组分为、NOX、O2、CO、CO2）

　　粉尘颗粒物浓度测量仪

　　湿度、温度、压力测量仪

　　数据处理系统

　　2、系统技术指标

　　测量成分测量范围

　　SO2：0～5000ppm可选

　　NOX：0～5000ppm可选

　　CO：0～5000ppm可选

　　粉尘：0～100%不透过率0～4000mg/m3

　　O2：0～10/25%

　　温度0～300摄氏度

　　流量：0～40m/s

　　湿度：0～20%

　　压力：0～130KPa

　　3、烟气分析系统性能规格

　　一般规格

　　项目

　　规格

　　监测组分

　　（可定制）

　　SO2,NOx，CO，O2，粉尘颗粒物浓度，温度、压力、流速、湿度

　　(具体监测组份根据客户要求定制)

　　测定范围

　　（可定制）

　　SO2 0~2500mg/m3

　　NOx 0~2500 mg/m3

　　O2 0~25vol%

　　或定制

　　重现性

　　≤±0.5%

　　数值显示的漂移

　　＜±1%

　　0点漂移

　　≤±1%/7d

　　漂移

　　≤±1%/7d

　　直线性

　　≤±1%

　　响应时间

　　取样距离≤30米，T90≤35S

　　样品气体采取量

　　约6L/min

　　校正气体

　　零气体100%N2标准气体

　　跨度气体SO2 in N2标准气体

　　NO in N2标准气体

　　O2 in N2标准气体或大气(空气)

　　周围环境允许条件

　　温度：-5~40℃.湿度:95%RH以下,没有辐射热，

　　直射阳光，及较大振动的地方

　　信号输出

　　4-20mA标准电流信号或RS485，RS232通讯信号

　　所需电源

　　AC380V±22V,50/60Hz（根据当地情况选择）

　　有效尺寸

　　600mm×600mm×1800mm

　　重量

　　约200Kg

　　气体连接部材质

　　特氟龙管或不锈钢管

　　4原理及构造

　　4.1测定系统

　　(1)样品气体的流向途径

　　用气体采样探头采集到待检测的样品气体，通过气体探头内的初级过滤器，先除去比较大的灰尘。此时如果过滤器上附有水分，过滤器马上会被堵塞，同时使SO2气体溶解损失,为此预先将进入的待测气体加热到约180℃以避免。另外，在测定所含SO2,NOx气体成分时为了使采样探头到主机箱间的特氟龙管内不出现水份,也必须进行加热，然后把待测气体导入到主机箱。
