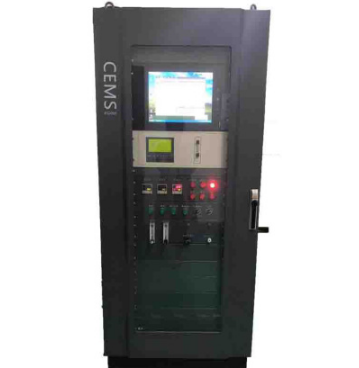

烟气在线监测设备主要由采样探头、粉尘仪、温压流一体监测仪、分析机柜、标准样气、管线等部分组成。其中采样探头、粉尘仪、温压流探头安装于监测点，分析机柜安放于室内。样气通过采样探头、伴热管线进入分析机柜，经由分析机柜内的预处理系统进入烟气分析仪，测量SO2、NOX、氧含量等参数；粉尘仪用于测量粉尘浓度，温压流一体监测仪用于测量温度、压力、流速，测量信号通过电缆传输至分析机柜内的数据采集与处理系统；置于分析机柜内部的工控系统可实现实时数据的显示、数据传输、数据储存、历史数据查询、图形数据分析、报表统计等功能。

　　烟气在线监测设备预处理系统：

　　预处理系统包括气体冷凝器、细过滤组合、疏水过滤器、蠕动泵、调节阀等，完成样气的除尘、除水，保证干净、流量稳定的样气进去气体分析仪，确保分析仪器的准确性和可靠性。

　　预处理系统流程：

　　样气进入机柜时经过一个截止阀，通常截止阀是打开状态，当吹扫时，截止阀关闭，防止吹扫气进入机柜，保护预处理系统；然后进入制冷器除去湿气，冷凝液集结在制冷器的下方，通过排液蠕动泵排除；接着气体经过一个保护过滤器除尘；然后经过一个两位一通电磁阀，自动校零时洁净的空气通过此阀,经取样泵采出，对分析仪零点进行校准；接着气体进入二级制冷器进一步除湿，除湿后的气体通过取样泵，然后通过一个手动三通阀，通过它注入标准气来校准仪表量程，再经过阻水过滤器对样气进一步除水，进入分析仪。

　　预处理系统特点：

　　1、预处理系统置于分析机柜内部，布局合理美观，预留空间大，便于检修。

　　2、两级制冷器，增强制冷效果，有效排除样气中的水分。

　　3、两级细过滤组合，增强样气净化效果。

　　4、两个蠕动泵，样气水分较重时确保排水效果。

　　5、增加疏水过滤器，增强对分析仪的防护。
