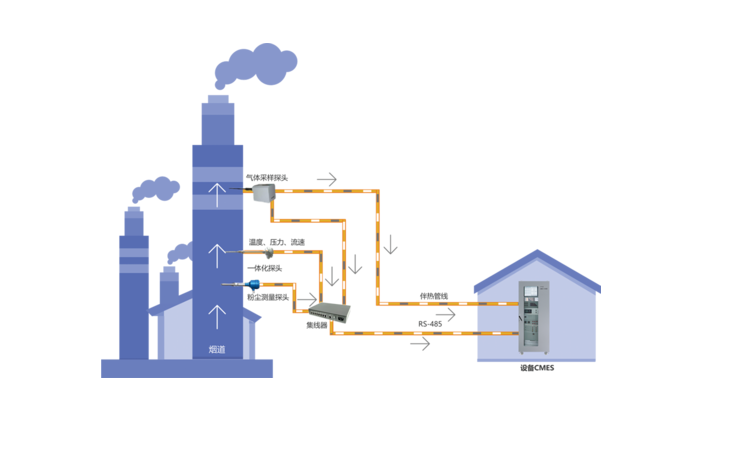

CEMS烟气在线监测系统分析小屋，也可以称为现场分析小屋。它是一种安装分析仪的封闭型构筑物，分析仪的操作维护在小屋内进行。分析小屋集在线气体分析仪表及样品处理系统于一体，并配备有供配电、空调系统、照明及气体分析仪表所需载气、标准气、仪表空气等基本设备。

　　施工要求

　　CEMS烟气在线监测系统分析小屋：位置选择原则为“就近原则”，应尽量靠近采样探头位置，采样探头的加热输送管线应尽量短

　　墙：应采用合适的材料满足有关的结构和安全要求；（砖砌墙体：墙体结构为实心砖砌，内外墙粉刷混凝土和白粉灰，小屋墙顶实行混凝土现场浇灌平顶，进行防漏和隔热处理；

　　地面：室内地面标高应高于室外地面标高至少200mm；地面应能防滑、防渗，必要时采用耐酸、碱地面。地面基础荷载强度2000kg/m2；

　　窗：宜采用密闭固定窗；

　　开孔：在监测房内放置机柜背面墙壁（必要时侧墙也可以，依据现场走线方便），距离地面高度的2.5m处，为样气管路及电缆管路开孔，开孔尺寸为Φ90mm圆孔，开孔数量1个；在机柜背面墙壁接近地面底部上开孔，开孔尺寸为ф40mm，开孔数量1个，作为废气废水排放口；站房内应安装排气扇，应预留安装排气扇孔位，具体开孔尺寸依据所购买排气扇尺寸；安装空调开孔尺寸为Φ90mm圆孔；

　　防雷：系统的仪表设备工作电源应有良好的接地措施，接地线缆应大于4mm2的独芯护套电缆；平台、监测站房、交流电源设备、机柜、仪表和设备外壳、管缆屏蔽层和套管的防雷接地，可利用厂内区域保护接地网，采取多点接地方式；电源线和信号线加防雷器。

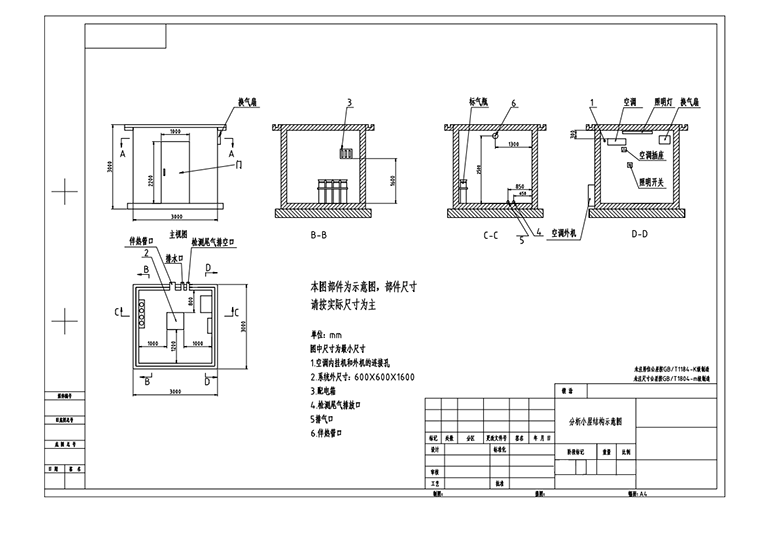

　　尺寸

　　l分析小屋的使用面积不小于9平方米；

　　2室内净高2800mm～3000mm；

　　3放置体积为800mm*700mm*2000mm的机柜。

　　室内环境

　　CEMS分析柜对环境温度、湿度有一定要求，要求环境温度在20～35℃之间（典型温度为25℃），相对湿度在80%以下，故CEMS烟气在线监测系统分析小屋内需安装通风设施和空调（1P）空调应具有来电自动复位功能，现场无强烈震动。

　　电源

　　220VAC、50Hz,10KW，接地可靠，一般接地电阻要求≤4欧姆。由用户接到CEMS烟气在线监测系统分析小屋的电源分线箱内，电源分线箱内配置3个空气开关，规格分别为60A，30A，30A各一个；还有一组220VAC的电源插座。电源线通过缆沟进入到仪器分析柜的下面，分析柜与墙壁之间的距离不小于500mm。

　　照明

　　考虑到CEMS分析柜安装、维护等日常操作，需安装照明，照明开关带三线或二线插座。

　　气液接入、排放

　　在指定位置预留样气入口、冷凝液排放口、尾气排放口。

　　反吹气源

　　排气流量不低于240L/min、压缩空气容量不低于50L、排气压力不低于0.8MPa的反吹气源；并确保反吹气源长期不间断的提供，以保证设备的正常运行，气源管末端应安装G1/2”内螺纹球阀或ф8mm管或快插接头。
