水质多参数在线监测微站 对水质安全的必要性

01项目背景

为了尽早发现水质的异常变化，迅速做出水质污染预报，及时追踪污染源，杭州清汽尘环保应用了现代传感器技术、电化学技术、通信技术、计算机技术和软件技术等，推出了一款微型水质多参数在线监测站。

该微型水质多参数在线监测站具有成本低、准确度高和操作简便等优点，适用于对地表水源地污染进行实时跟踪；采用快速响应的水质传感器，满足检测高效率的需要；采用基于水厂工艺的水质评价方法对水质采样数据进行实时评价，同时提供预警信息。

02建设依据

《中华人民共和国环境保护法》

《中华人民共和国水污染防治法》

《中华人民共和国土地管理法》

《地表水环境质量标准》GB3838-2002

《地下水环境监测技术规范（HJ/T164-2004）》

《水和废水监测分析方法》（2002年第四版）

《空气和废气监测分析方法》（2002年第四版）

《水污染排放总量监测技术规范》

《地表水和污水监测技术规范》（HJ/T91-2002）

《PH水质自动分析仪技术要求》（HJ/T96-2003）

《电导率水质自动分析仪技术要求》（HJ/T97-2003）

《浊度水质自动分析仪技术要求》（HJ/T98-2003）

《CODmn水质自动分析仪技术要求》（HJ/T100-2003）

《氨氮水质自动分析仪技术要求》（HJ/T101-2003）

《水质河流采样技术指导》（HJ/T52-1999）

《工业自动化仪表工程施工及验收规范》（GBJ-93-96）

03系统功能

系统的功能主要分为基本数据采集功能、自动监测功能和区域管控功能。

基本数据采集功能：水质数据采集、水质数据处理、水质数据传输。

自动监测功能：多参数水质在线监测系统是针对于地表水的水质在线监测仪器，可对特定采样点的水质情况进行由表层到底层的在线监测，将区域的每层水质的情况进行及时反馈，对水质污染监控起到重要作用。

区域管控功能：用于相关部门组建水质监测网，监控中心实时在线监测区域水环境状况；用于饮用水源地组网监控，高密度、多点监控源头水，保护水源，预防重 大安全事件；

04应用领域

根据不同使用对象水域检测的需求，匹配不同的检测项目。

（1）饮用水源、自来水厂进口：常规五参数、氨氮、氟化物、氰化物、重金属、石油类挥发酚；

（2）环保：常规五参数、叶绿素、蓝绿藻、氨氮、重金属；

（3）市政污水：常规五参数、氨氮；

（4）农业（生态、水产养殖）：常规五参数、硝酸盐、氯化物、 氟化物、重金属；

（5）工业排放口：常规五参数、氨氮、氟化物、氰化物、氯化物、重金属。

05系统架构

本设计采用感知控制层、 传输通信层、 应用服务层三层架构设计。

（1）感知层

主要为地表水水质监测子站建设，包括固定站点、水站仪器仪表集成及系统集成。该层可实现水质监测数据、报警数据、仪器设备状态数据以及环境动力指标数据的采集，同时还可传输视频监控信息，实现监测站与中心端的联网接入，以及监测站的反向控制。

（2）传输通信层

主要建设内容为无线通讯链路或者有线光纤通讯链路。

（3）应用服务层

对监测点数据进行接收、 处理、汇 总、统计、分析，该层具备动态实时监测、历史数据查询、报警数据查询、登录日志及操作日志查询、时段统计、曲线分析、用户管理、测点管理、历史数据导入等多项功能。

06软件平台

1. 建设目标

为集成传感器的设备提供数据管理、存储、数据显示功能，使得设备数据合理有效的标识管理。不同的用户可以创建不同的产品项目，不同的产品项目下可以接入多个设备，同时能提供良好的设备通信接口，能够编辑图形化显示数据。

2. 主要功能

云平台给不同注册用户提供其用户下设备数据管理服务，以个人用户为基本单元，对应保存用户的注册信息、加密信息、个人基本信息等，用户需要通过对应的个人注册账号、密码等信息来进行个人登录。

针对不同的设备分配不同的设备ID，设备型号信息、位置信息、工作状态信息等都会存储在云服务器中。云平台将监测仪采集的水质数据接收，用户可以通过数据模板对数据进行查看、编辑等操作。

用户通过自己注册的账号登录云平台，然后进入自己创建的产品下查看设备生成的数据信息点，访问数据历史记录；还可以对云平台当中的数据进行图表化显示，判断数据信息趋势，并打印下载相关数据。

为用户提供了设置账户下的用户信息，修改密码、用户姓名等基本功能。

07硬件选择

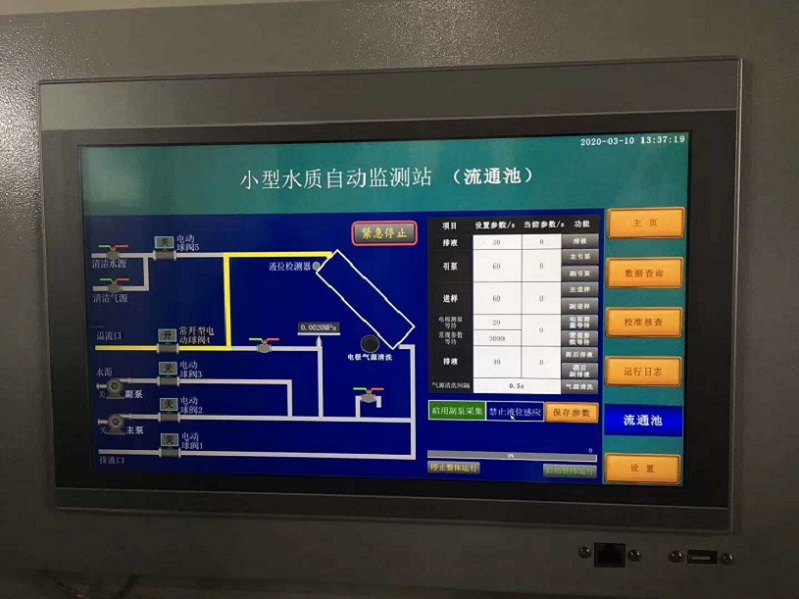

水质多参数自动监测站是一款高度集成的自动监测系统，以水质多参数在线监测仪为核心，配套了完善的太阳能供电系统、测量单元、水路单元、清洗单元，实现全天候无人值守的自动监测。具一体化设计、占地面积小、安装简单、基本免维护等特点。
